Pemancar Radio Atau Transmitter frekwensi 27Mhz  ( Walky talky )



Hallo sobat bloger ….ketemu lagi & salam hangat dari saya untuk para pembaca sekalian
Ketemu lagi di Blogkamarku  dan mudah – mudahan para pembaca sekalian tidak bosen yah membaca artikel – artikel yang tersedia di Blogkamarku ini.

Kali ini saya mau share tentang Radio Komunikasi atau ( Rakom ) atau Pemancar Radio Atau Transmitter frekwensi  di jalur 27Mhz - Alat Komunikasi radio dapat di buat dari type yang berdaya pancar besar ,menengah atau kecil

Dan dapat di pilih dari jalur frekwensi yang ada.
Satu set walky talky atau handy talky portable ini sudah merupakan alat komunikasi antara dua titik yang menyenangkan  dan peralatan nya tidak terlalu rumit kok.jadi ukuran nya kita bisa minimalisir seminim mungkin dan bisa di bawa kemana – mana
Selain itu sobat juga bisa berkreasi dengan membuat projek lain nya seperti membuat enkoder untuk Pemancar fm dan bagaimana cara membuat PCB dan alternatif Pelarut untuk PCB


Berbeda dengan Pemancar CB atau pemancar radio yang yang berada pada jalur 80 meteran yang memerlukan komponen cukup banyak ,kali ini kita akan membuat yang lebih sederhana dan kita bisa gunakan untuk berkomunikasi di lapangan yang cukup murah meriah membuat Pemancar Radio Atau Transmitter frekwensi  di jalur 27Mhz ini

sambil kita ber nostalgia ke jaman dulu masa – masa saya SMP Mungkin rangkayan ini cukup popular di kalangan Hobiest elektronika yang baru belajar seperti saya..yuk tanpa banyak basa basi kita bikin proyek kita kali ini ,yaitu  bikin walky talky

Walky talky ialah alat komunikasi radio yang terdiri dari satu pasang atau lebih yang di setalakan pada frekwensi yang sama .sehingga masing – masing pesawat akan saling berfungsi sebagai pemancar dan penerima yang kali ini bekerja pada jalur frekwensi 27 Mhz atau gelombang 11 meter dan daya output nya hanya 150Mw


Pemancar Radio Atau Transmitter frekwensi 27Mhz

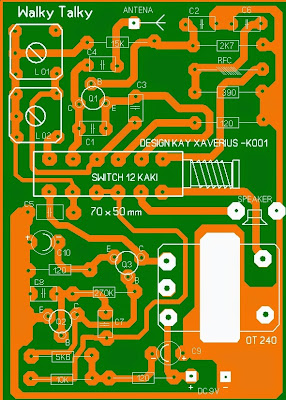

PCB Pemancar Radio atau Transmitter Walky talky

Komponen Yang di butuhkan :

Resistor

R1 = 2,7 K
R2 = 120
R3 =  390
R4 =  15K
R5 =  12K
R6 =  270
R7 =  5,6
R8 =  120
R9 =  120
Kondensator
  1. C1 = 0,02Uf
  2. C2 = 24Pf
  3. C3 = 15Pf
  4. C4= 0,04Uf
  5. C5= 0,005Uf
  6. C6= 0,02Uf
  7. C7=0,04Uf
  8. C8=0,005Uf
  9. C9=47Uf 10v
  10. C10=33Uf 10v
Transistor
  1. Tr1= 2SA103
  2. Tr2= 2SB175
  3. Tr3= 2SB175
  4. S= Saklar on / off
  5. Swich = saklar 4 induk 8 anak
  6. Batrai Blitz Kotak 9v atau Power Suplay

Lain – Lain

L1= 9 lilit diameter kawat email  0,5 mm- diameter koker 0,8 mm
L2= 9 lilit diameter kawat email  0,6 mm- diameter koker 0,8 mm
OT= OT Walky talky atau OT240
LS= 8 Ohm 2 Inch  0,15 watt
Antena : Teleskopik 70cm atau antenna bisaa
RFC= 33 Lilit kawat email diameter 0,5mm diameter gulungan 0,5cm

Selamat Berkaya temen temen hobiest elektro yang mungkin rindu akan rangkayan walky talky ini,Kenapa saya posting gambar penempatan dan daftar komponen list nya adalah semata – mata karna kerinduan saya akan skema tersebut, sudah lama saya searching dan browsing cukup lama ternyata susah juga dan jarang sekali blog – blog yang membuat artikel tentang walky talky tersebut.

Mudah – mudahan di posting – posting berikutnya blogkamarku selain mengulas tentang Pemancar Radio Atau Transmitter frekwensi di jalur 27Mhz juga bisa posting tentang pemancar lain nya dan review beberapa rangkayan yang dulu sempat popular di toko – toko elektronik dan sekarang cukup sulit untuk mendapatkan nya
semoga berhasil membuat Pemancar Radio Atau Transmitter frekwensi 27Mhz nya.
Selamat Berkarya dan Salam Bloger….
