PCB Layout Cara membuat equalizer 10 Chanel Simple

21:53
Hallo sahabat salam jumpa kembali dan selamat datang para pengunjung semua,terima kasih atas masukan dan juga beberapa pertanyaan yang belum saya jawab ya,mudah mudahan nanti saya akan coba satu persatu menjawab nya,dan jangan lupa ya sahabat semua dukung terus blog ini agar bisa konsisten membuat postingan postingan yang bisa bermanfaat untuk anda para pengunjung,jangan lupa subscribe sebagai tanda dukungan anda chanel youtube Blogkamarku chanel nya,agar saya bisa menjawab nya juga lewat beberapa postingan video.

Pada kali ini saya ingin berbagi untuk para sahabat yang tentunya ingin berkreasi dengan membuat beberapa projek elktronika sebagai seorang builder atau sebagai seorang hobbyst yang suka otak atik perangkat audio,dan kali ini saya ingin membagikan sebuah PCB Layout Cara membuat equalizer 10 Chanel Simple dan bisa anda buat dengan mudah juga tidak terlalu sulit serta komponen yang masih banyak tersedia di toko – toko langganan anda tentunya.
Baca Juga :

Nah equalizer kali ini adalah equalizer yang dulu mungkin banyak sekali para sahabat temukan di toko toko elektronik karena memang banyak di jual dan pada saat itu memang trend nya mengiringi booming nya tape deck yang banyak di pergunakan di rumah – rumah ,dan rangkaian ini berfungsi untuk membuat kualitas audio menjadi lebih keren,untuk membuat nya di sini saya bagi menjadi 2 buah PCB yang antara lain terbagi menjadi satu PCB untuk panel bagian depan,dan satu PCB Lagi untuk penempatan Komponen nya.
Baca Juga :

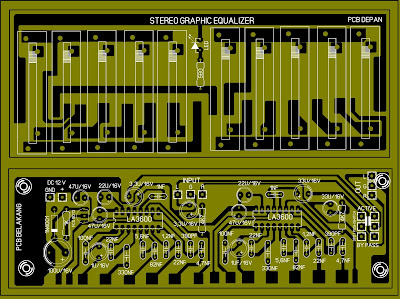

Nah jadi nanti pada hasil akhirnya kedua PCB ini kita jadikan satu atau kita solder pada titik –titik penghubung pada stripe pcb bagian belakang dan bagian depan,agar tidak penasaran yu kita lihat penampakan secara penuh nya dari PCB Layout Cara membuat equalizer 10 Chanel Simple ini yaitu pada gambar berikut ini.
PCB Layout Cara membuat equalizer 10 Chanel Simple
PCB Layout Cara membuat equalizer 10 Chanel Simple

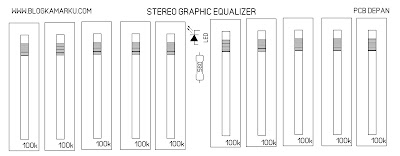

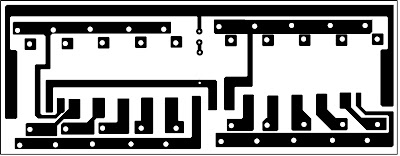

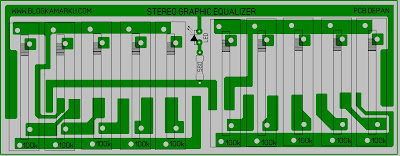

Sekarang kita bisa membuatnya satu persatu dulu,untuk bagian ke satu anda bisa membuat nya layout gambar full,serta masking pada top layer pcb dan juga jalur PCB nya pada bagian penghubung komponen atau jalur tembaganya seperti pada gambar di bawah ini.
PCB Layout Cara membuat equalizer 10 Chanel Simple
PCB Layout Cara membuat equalizer 10 Chanel Simple

PCB Layout Cara membuat equalizer 10 Chanel Simple
PCB Layout Cara membuat equalizer 10 Chanel Simple

PCB Layout Cara membuat equalizer 10 Chanel Simple
PCB Layout Cara membuat equalizer 10 Chanel Simple


PCB Layout Cara membuat equalizer 10 Chanel Simple
PCB Layout Cara membuat equalizer 10 Chanel Simple

PCB Layout Cara membuat equalizer 10 Chanel Simple
PCB Layout Cara membuat equalizer 10 Chanel Simple

PCB Layout Cara membuat equalizer 10 Chanel Simple
PCB Layout Cara membuat equalizer 10 Chanel Simple

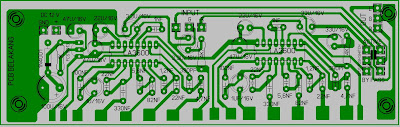

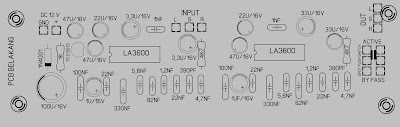

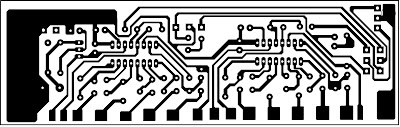

Lanjut Pada pembuatan PCB yang kedua anda bisa membuat nya seperti pada penjelasan di atas,dan jangan lupa anda bisa membuat nya dengan metode yang anda kuasai,baik dengan teknik cetak atau juga dengan cara manual,silahkan simak PCB Layout Cara membuat equalizer 10 Chanel Simple ini.

Oke sahabat selamat mencoba ya,dan silahkan anda bagikan atau juga bisa berdiskusi dengan beberapa pertanyaan yang sekiranya bisa saya jawab di beberapa media social yang saya punya,selamat mencoba dan salam sukses…..
